سدونيروگاه نرگسي

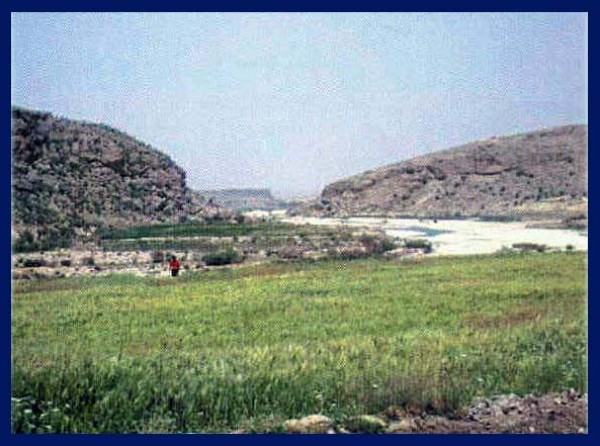

محل ساختگاه سد
موقعيت جغرافيايي پروژه:
45 كيلومتري جنوب شرقي كازرون و 60 كيلومتري جنوب غربي شيراز در مختصات جغرافيايي "15 3" 52 طول شرقي و "35 15" 29 عرض شمالي مي باشد.دسترسي به محل اجراي پروژه از طريق جاده آسفالته كازرون به فراشبند امكان پذير مي باشد.
اهداف:
كنترل و مهار سيلاب، تامين آب كشاورزي اراضي پايين دست سد، تامين آب شرب و صنعت كازرون، فراشبند و منطقه صنعتي زاگرس جنوبي، تامين آب زيست محيطي و توليد انرژي برقابي.
هواشناسي و هيدرولوژي:
|
نام رودخانه: |
جره (شيرين) |
|
متوسط تبخير سالانه(ميليمتر): |
1585 |
|
متوسط بارش سالانه (ميليمتر): |
761 |
|
مساحت حوضه آبريز سد (كيلومتر مربع) |
726 |
|
متوسط ارتفاع حوضه (متر از سطح دريا) |
1936 |
|
متوسط آبدهي سالانه در محل سد(ميليون مترمكعب) |
356 |
|
حجم رسوب 50 ساله(ميليون مترمكعب) |
9/14 |
|
سطح مخزن در تراز نرمال(كيلومتر مربع) |
8/3 |
برنامه ريزي منابع آب:
|
تراز نرمال (متر از سطح دريا) |
978 |
|
تراز بستر رودخانه در محل سد(متر از سطح دريا) |
905 |
|
حجم مخزن سد (ميليون مترمكعب) |
113 |
|
حجم آب تنظيمي (ميليون مترمكعب درسال) |
3/226 |
|
طول خط انتقال(كيلومتر) |
240 |
|
سطح زير كشت (هكتار)(شال 57% توسعه و 43% بهبود) |
12000 |
|
ظرفيت نيروگاه (مگاوات) |
14 |
|
انرژي توليدي سالانه(گيگاوات ساعت) |
3/48 |
مشخصات فني سد:
|
نوع سد |
خاكي با هسته ناتراوا |
|
تراز تاج سد (متر از سطح دريا) |
5/982 |
|
طول تاج سد (متر) |
600 |
|
عرض تاج سد(متر) |
10 |
|
ارتفاع سد (متر از بستر رودخانه ) |
5/77 |
|
حجم سنگبرداري(ميليون مترمكعب) |
6/0 |
|
حجم خاكبرداري(ميليون مترمكعب) |
33/0 |
|
حجم بتن ريزي(ميليون مترمكعب) |
14/0 |
|
حجم بدنه سد (ميليون مترمكعب) |
6/6 |
برش عرضي سد
سازه هاي هيدروليكي:
|
سامانه انحراف |
2 عدد تونل به قطر 8/5 متر |
|
طول تونلها(متر) |
439 و 407 |
|
نوع سرريز |
سرريز با دريچه قطاعي |
|
عرض دهانه سرريز(متر) |
6/44 |
|
سامانه استهلاك انرژي |
باكت پرتابي |
|
ظرفيت تخليه سرريز (مترمكعب در ثانيه) |
1808 |
مشخصات قراردادي پروژه سد و نيروگاه:
|
مشاور |
مهندسين مشاور تماوان |
|
پيمانكار |
پيمانكار (قرارگاه سازندگي خاتم الانبياء) |
|
مبلغ قرارداد (ميليارد ريال) |
991 |
|
مدت قرارداد ساخت سد مخزني و نيروگاه (ماه) |
60 |
|
زمان شروع قرارداد |
تيرماه 89 |
شاخصهاي اقتصادي بر اساس قيمت سال 1388
|
هزينه سد(ميليارد ريال) |
900 |
|
هزينه بند تنظيمي(ميليارد ريال) |
98 |
|
هزينه نيروگاه (ميليارد ريال) |
120 |
|
هزينه شبكه(ميليارد ريال) |
944 |
|
هزينه خط انتقال آب شرب و صنعت (ميليارد ريال) |
2322 |
|
مدت اجرائ سد و نيروگاه و بند تنظيمي (ماه) |
60 |
|
نرخ بهره |
7% |
|
شاخص b/c |
28/1 |
|
هزينه يك متر مكعب آب پاي سد مخزني(ريال) |
371 |
|
هزينه يك مترمكعب آب كشاورزي پاي مزرعه |
1262(ريال) |
|
هزينه يك مترمكعب آب شرب در ورودي مخازن |
4590(ريال) |
|
نرخ بازدهي داخلي |
4/9%
|
پلان سد
